NodeIcon VertexMask

Позволяет рисовать маску вершин на сетке. Маску можно загрузить или сохранить в файл.

Маска вершин хранит плавающее значение в диапазоне от 0 до 1 для каждой вершины сетки.

Маски вершин можно использовать с нодами Brush, MixGeom, ProjectGeom и OpticalFlowWrapping.

PolygonSelection можно преобразовать VertexMask, используя ноду PolygonSelectionToVertexMask.


Редактор

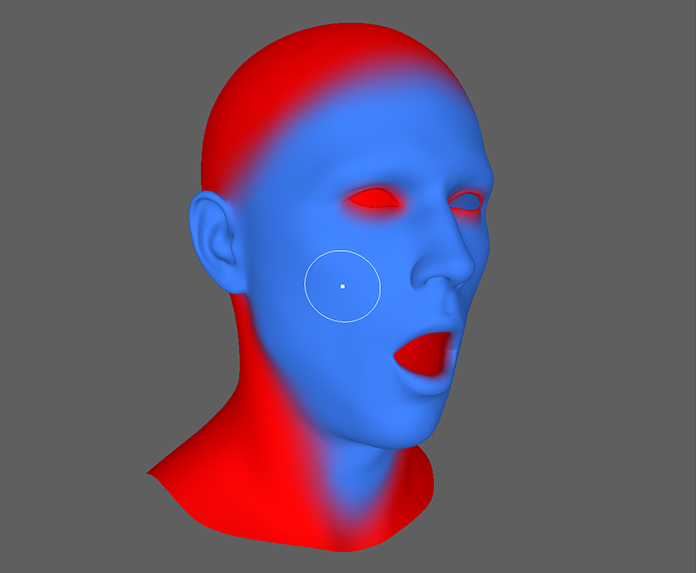

У ноды VertexMask есть визуальный редактор, который позволяет рисовать маску смешения вершин на поверхности сетки с помощью кисти.

../../_images/VertexMask.jpg

Перенос с ЛКМ

чтобы нарисовать маску

Зажмите ЛКМ за пределами модели

чтобы использовать лассо

[ or ]

изменить размер кисти

Перенос с ПКМ

изменить размер кисти

SHIFT + [ or ]

изменить спад

Перенос с SHIFT + ПКМ

изменить спад

Перенос с СКМ

изменить силу

Рисуйте с зажатой клавишей SHIFT

чтобы разгладить маску

Рисуйте с зажатой клавишей CTRL.

чтобы вычесть из маски

Нажмите G

для переключения режима геодезического расстояния

Входы

геометрия

Geometry Геометрия, на которой будет нарисована маска вершин

Выход

VertexMask Нарисованная маска

Параметры

Радиус:

радиус кисти находится в диапазоне от 0 до 100 и рассчитывается относительно размера модели. 0 соответствует Минимальному коэффициенту размера, а 100 соответствует Максимальному коэффициенту размера. Оба коэффициента - это доля диагонали ограничительной рамки редактируемой модели.

Сила:

сила кисти

Спад:

коэффициент спада кисти

Итерации сглаживания:

определяет силу сглаживания при рисовании с помощью клавиши SHIFT

Симметрия:
Без симметрии

не использовать симметрию

Топологическая

использовать топологическую симметрию

X

использовать симметрию по оси X

Y

использовать симметрию по оси Y

Z

использовать симметрию по оси Z

Использовать геодезическое расстояние:

Если установлено, влияние кисти рассчитывается с использованием геодезического расстояния на поверхности. Если не установлено, используется Евклидово расстояние.

Минимальный размерный коэффициент:

определяет минимальный коэффициент размера кисти

Максимальный размерный коэффициент:

определяет максимальный коэффициент размера кисти

Цвет маски:

определяет цвет отображаемой маски в Визуальном редакторе

Импорт из файла:

загружает маску вершин из файла

Импорт из полигрупп:

загружает маску вершин из полигруппы. Новая выборка может быть добавлена или удалена из существующего выбора в зависимости от выбранных в диалоговом окне опций.

Импорт из материалов:

загружает маску вершин из материала

Экспорт:

сохранить текущую маску вершины в файл

Инвертировать:

инвертировать маску вершины

Очистить:

очищает текущую маску. Все значения маски будут сброшены на 0.

Формат файла

Wrap может импортировать/экспортировать маску вершин из/в текстовый файл в формате JSON <http://wikipedia.org/wiki/JSON>`_ формат. Формат представляет маску вершины как массив значений с плавающей точкой для каждой вершины.

[ 0, 0.1, 0.7, 1 ]
