NodeIcon FixSymmetry

Преобразует несимметричную модель в симметричную путем изменения координат ее вершин. Предполагается, что входная модель имеет симметричную топологию. Порядок вершин и топология исходной модели сохраняются.

Нода анализирует топологию входной геометрии, чтобы найти топологическую симметрию. Если симметрия обнаружена, координаты вершин модели будут скорректированы, чтобы сделать ее идеально симметричной. Метод гарантированно будет работать только в том случае, если входная модель имеет симметричную топологию, в противном случае может возникнуть ошибка.

Нода позволяет контролировать влияние каждой стороны исходной модели на конечный результат с помощью параметра влияние стороны. По умолчанию обе стороны имеют одинаковое влияние.

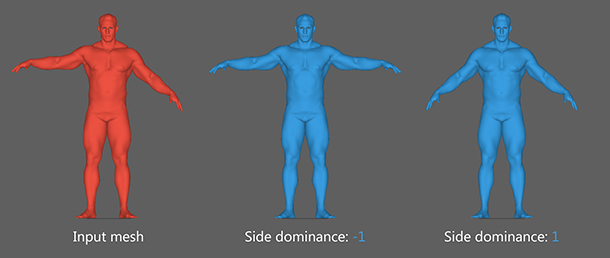

../../_images/SideDominance.jpg

Автоматическое определение плоскости симметрии

Независимо от ориентации входной модели, нода FixSymmetry автоматически находит оптимальную плоскость симметрии и выравнивает ее по ближайшей координатной плоскости.

Сохранение объёма

В отличие от традиционных линейных методов, нода FixSymmetry использует подход оптимизации для сохранения объема исходной модели. Используйте параметр Сохранить объём, чтобы включить или выключить эту функцию.

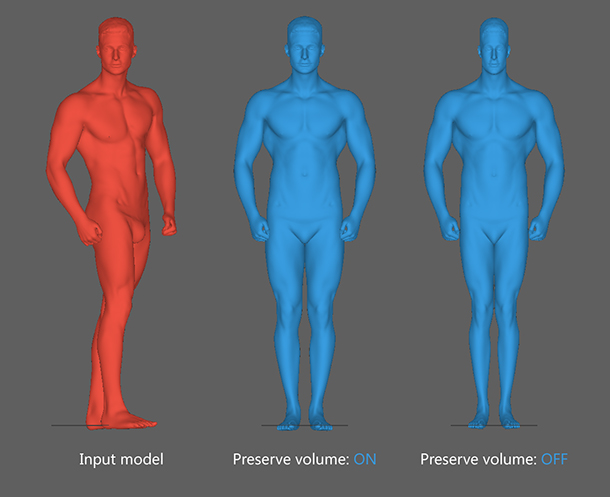

../../_images/Symmetry2.jpg

Входы

входная геометрия

Geometry Входная геометрия, которую нужно сделать симметричной. Допустимо использовать только сетки с симметричной топологией, в противном случае может возникнуть ошибка. Геометрия должна содержать ровно один элемент (никаких отдельных частей, таких как глазные яблоки, ресницы и т. д.). Геометрия должна быть манифолдной.

Выход

Geometry Симметричная геометрия.

Параметры

сохранить объём:

если установлено, будет использоваться метод оптимизации сохранения объёма. Использование оптимизации намного медленнее, чем традиционный подход, особенно для высокополигональных сеток, но дает гораздо лучшие результаты в сложных случаях, таких как скрученные и изогнутые позы.

влияние стороны:

может находиться в диапазоне от -1 до 1 и определяет, какая сторона исходной модели будет иметь большее влияние на результирующую модель. 0 означает равное влияние обеих сторон. Использование значения влияния стороны отличного от 0, не рекомендуется для сильно асимметричных и искривленных поз, поскольку это может привести к появлению артефактов.
