CartoonWrapping
С лёгкостью обертывает мультяшных персонажей и существ. Главным преимуществом является контролируемая жесткость. Вы можете ослабить параметр rigidity для мультяшных персонажей или существ. Если вы установите для параметра rigidity значение 1, результат будет таким же, как и для ноды FastWrapping.
Примеры

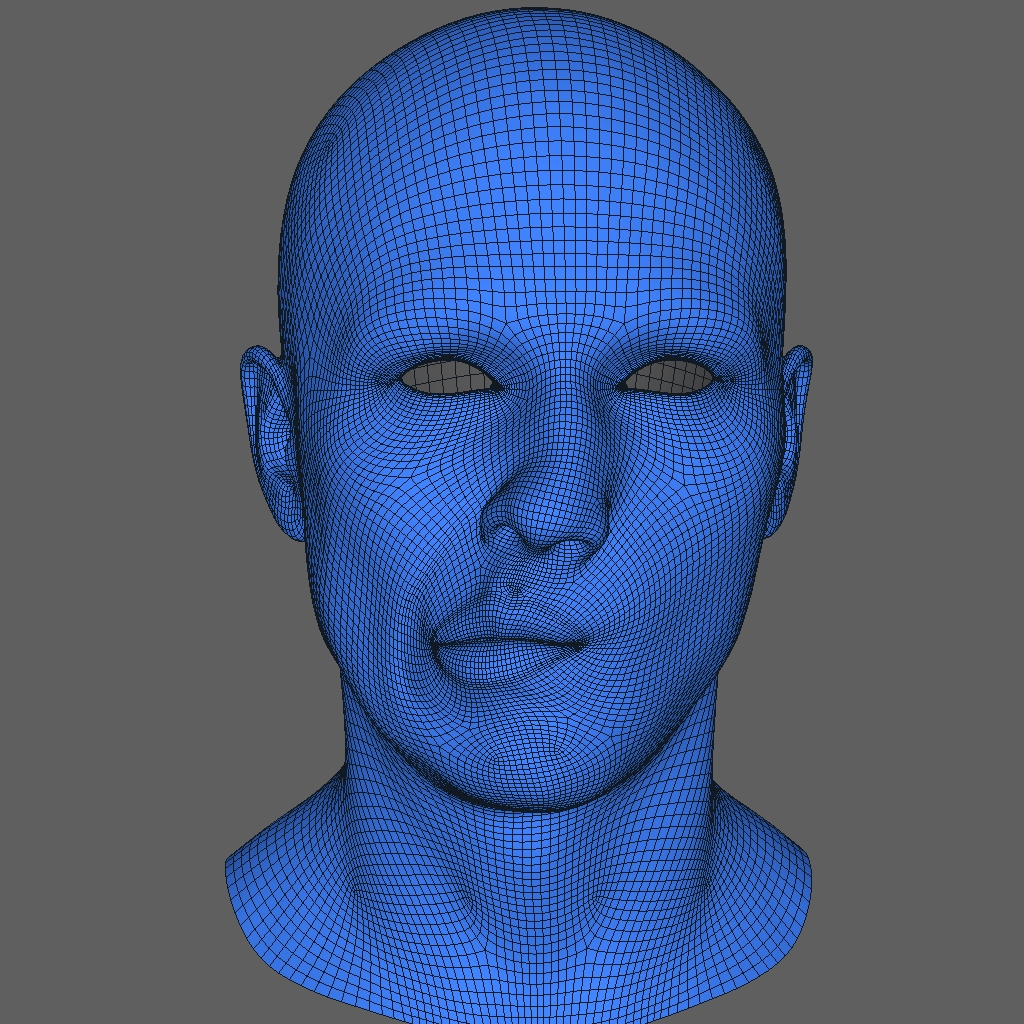

Оригинал |

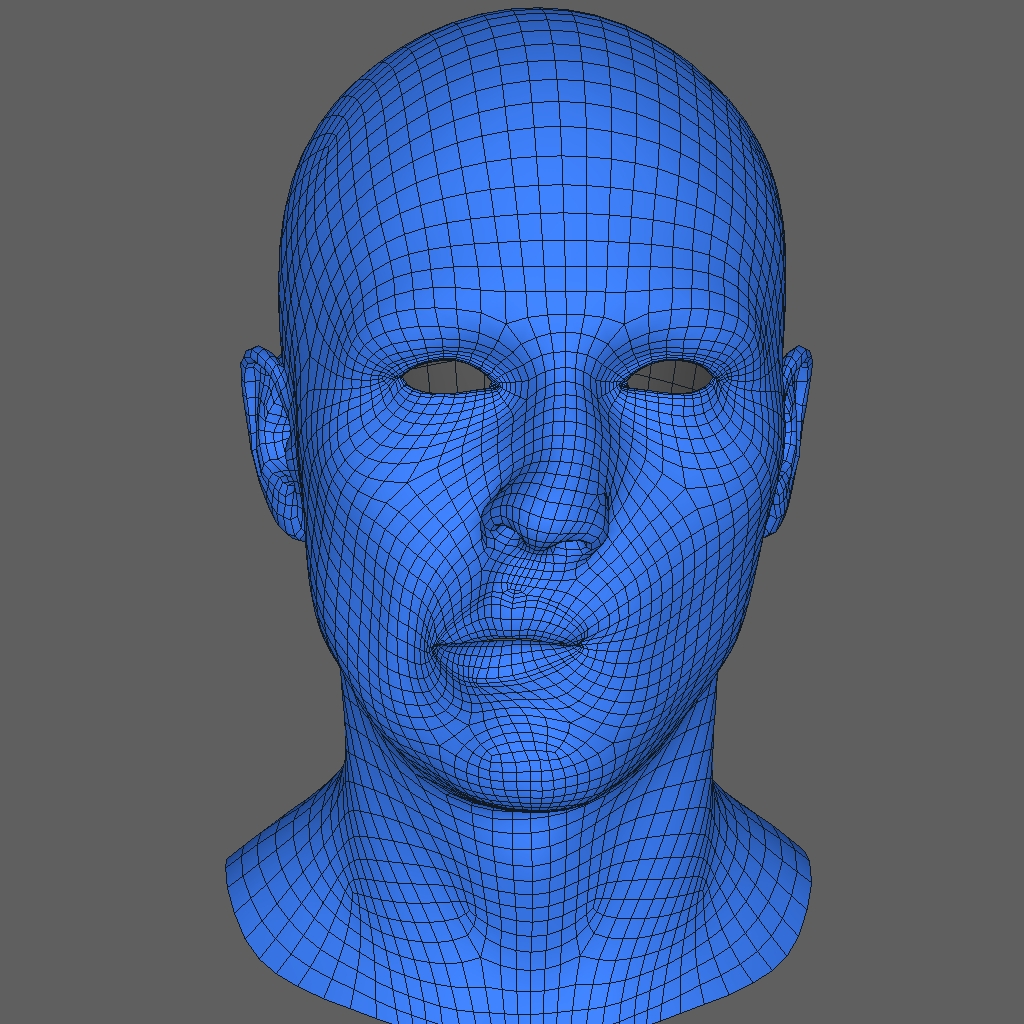

FastWrapping |

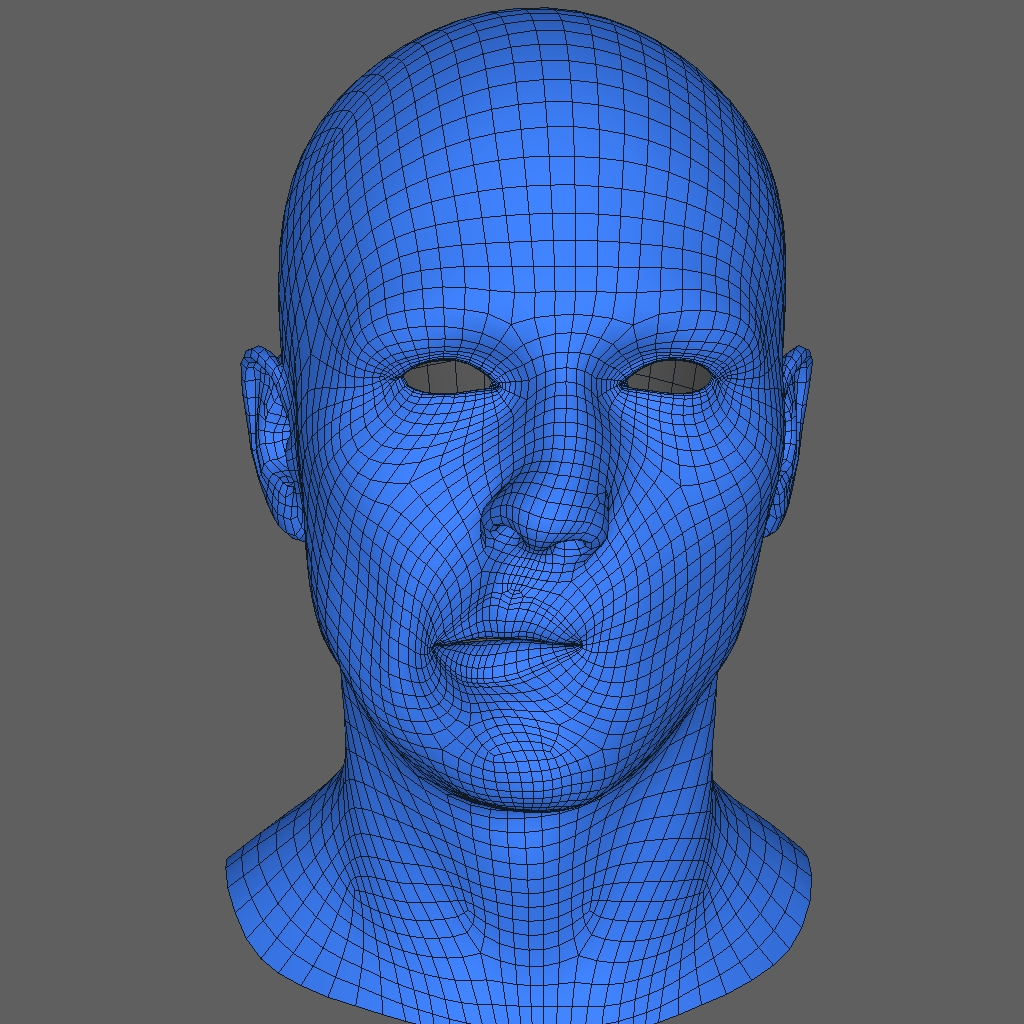

CartoonWrapping |
---|---|---|

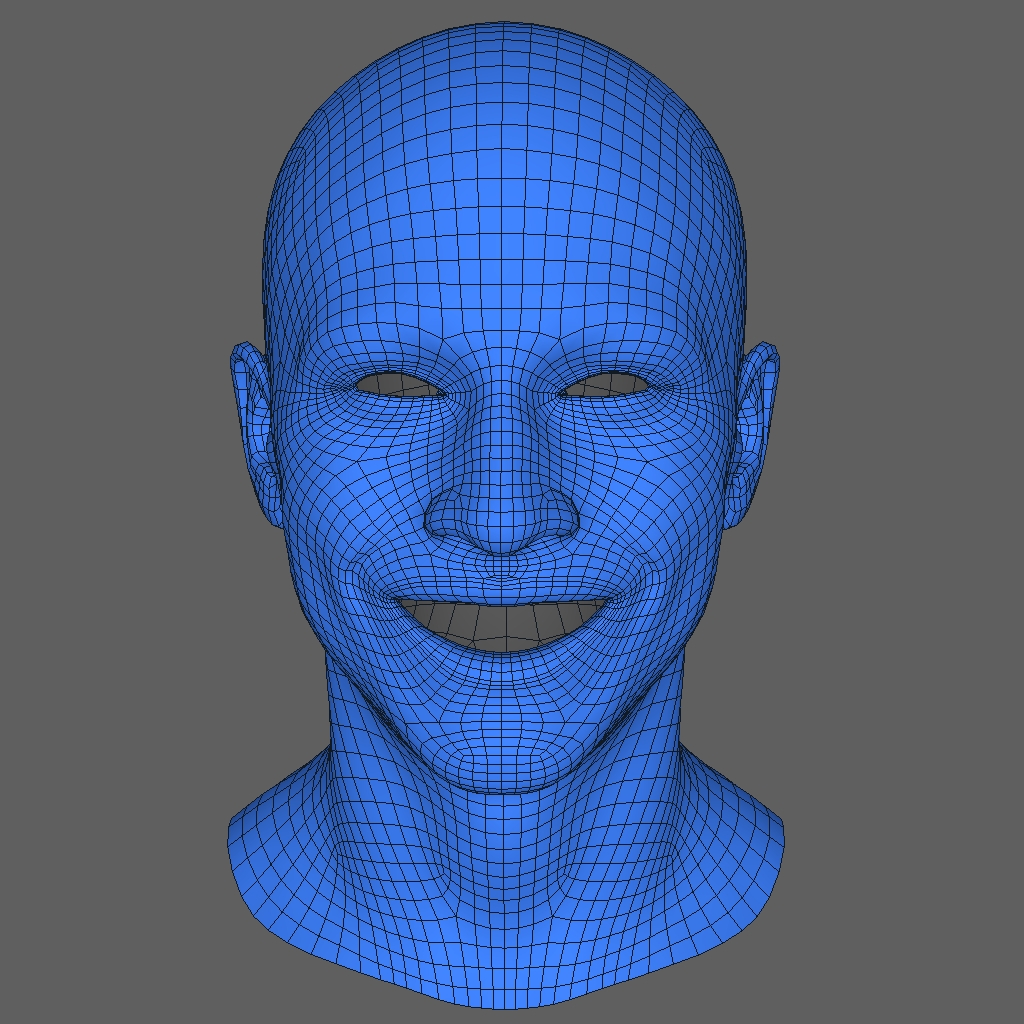

Оригинал |

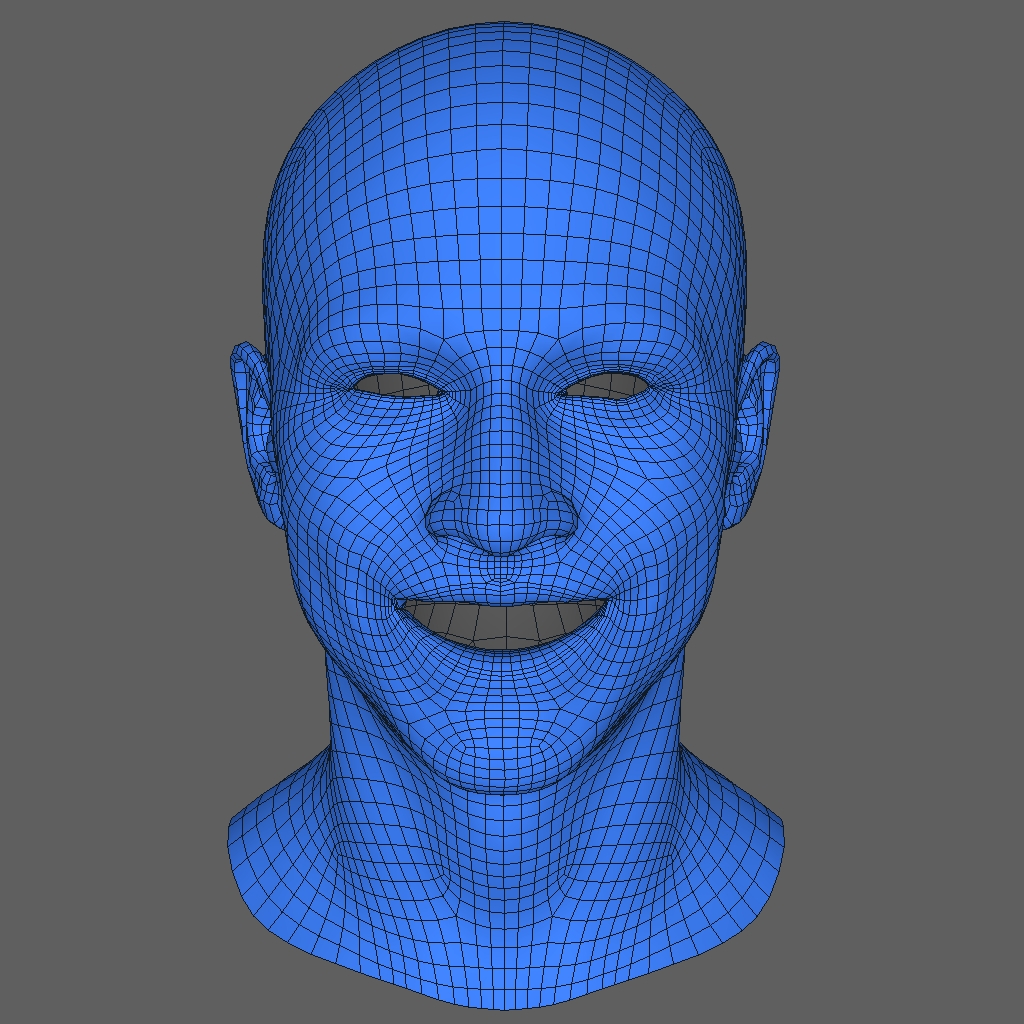

FastWrapping |

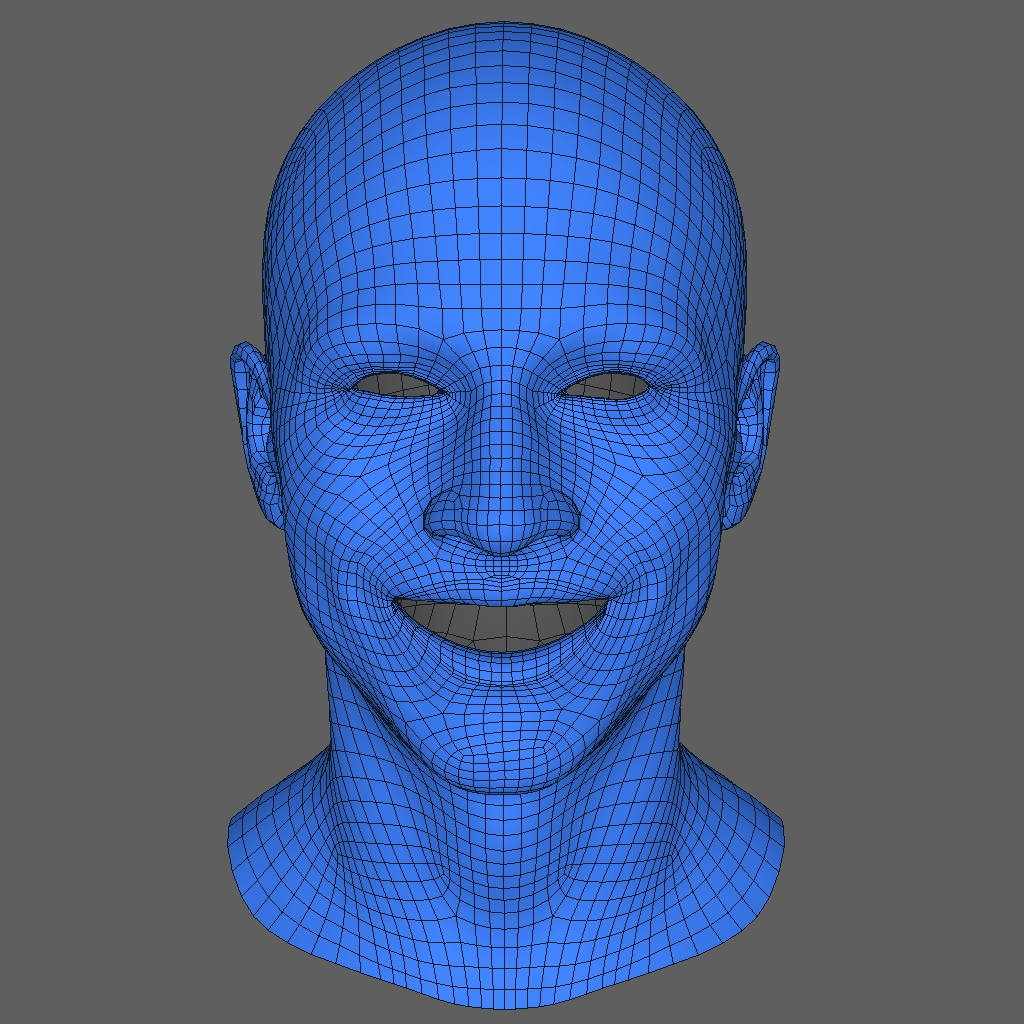

CartoonWrapping |
---|---|---|
Редактор
Нода CartoonWrapping имеет редактор, который отображает изменяемую геометрию, фиксированную геометрию, точки и свободные полигоны при подключении входных данных.
Входы
- изменяемая геометрия
Geometry
Геометрия, которую нужно деформировать (базовая модель)- закреплённая геометрия
Geometry
Целевая геометрия, к которой выполняется подгонка- соответствия точек
PointCorrespondences
(опционально) Набор соответствующих точек между изменяемой и закреплённой геометриями- свободные полигоны
PolygonSelection
(опционально) Набор полигонов, которые будут исключены из процесса враппинга, т. е. они не будут пытаться соответствовать фиксированной геометрии, а будут деформироваться настолько жестко, насколько это возможно, чтобы соответствовать остальным полигонам.
Выход
Geometry
Заврапленная геометрия
Параметры
- Автовычисление:
если установлено, нода будет пересчитываться каждый раз, когда изменяются некоторые параметры или входные данные.
- Вычислить:
если Автовычисление отключено, начинается процесс враппинга в окне предварительного просмотра
Вкладка параметров
- подразделения:
количество шагов подгонки
- Итерации АБТ:
количество подэтапов выравнивания внутри каждого этапа подгонки
- итерации оптимизации:
максимальное количество подэтапов оптимизации внутри каждого шага подгонки
- начальная выборка:
плотность узлов управления на первом этапе подгонки
- конечная выборка:
плотность контрольных узлов на последнем этапе подгонки
- Жесткость:
контролировать жесткость
- нормализовать выборку:
если они установлены (по умолчанию), параметры Начальная выборка и Окончательная ** работают аналогично ноды :ref:`Wrapping`, и их значения интерпретируются относительно ограничивающего объёма модели. Если параметр не установлен, параметры **Начальная выборка и Конечная выборка интерпретируются как абсолютные значения в сантиметрах.
Вкладка Дополнительные параметры
- начальная гладкость:
жесткость сетки на первом этапе подгонки
- окончательная гладкость:
жесткость сетки на последнем этапе подгонки
- вес контрольных точек:
количество силы, применяемой для сшивания определенных пользователем точек cоответствия друг с другом
- максимальное количество итераций оптимизации:
максимальное количество итераций оптимизации
- порог нормалей:
враппинг не пытается подгонять изменяемые и фиксированные вершины, если угол между их нормалями больше определенного значения в радианах
- начальное Dp:
дельта оптимизации на первом этапе подгонки
- финальное Dp:
дельта оптимизации на последнем этапе подгонки
